3901

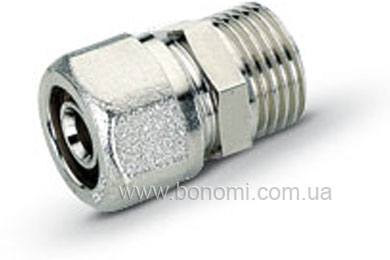

14 ÷ 32 прямой зажимной фитинг с наружной резьбой
- Зажимной фитинг с наружной резьбой и внутренней прокладкой
- Резьба ISO 228
- Максимальное рабочее давление 10 бар
- Рабочая температура 0°C ÷ +95°C
 |
Схема резьбового фитинга
| № |
деталь |
кол-во |
материал |
| 1 |
Фитинг |
1 |
CW617N UNI EN 12165 (hot press) Nickel-plated
CW617N UNI EN 12164 (from bar) Nickel-plated |
| 2 |
Кольцо прокладка |
2 |
EPDM Perox |
| 3 |
Шайба |
1 |
PTFE |
| 4 |
Насадка |
1 |
CW617N UNI EN 12164 |
| 5 |
Гайка |
1 |
CW617N UNI EN 12165 Nickel-plated |
|
|
|
Размеры фитингов 3901
| A |
R |
B |
| 14 |
3/8" |
36 |
| 14 |
1/2" |
36 |
| 16 |
3/8" |
36 |
| 16 |
1/2" |
37 |
| 16 |
3/4" |
40 |
| 18 |
1/2" |
38 |
| 18 |
3/4" |
41 |
| 20 |
1/2" |
41 |
| 20 |
3/4" |
43 |
| 26 |
3/4" |
50 |
| 26 |
1" |
53 |
| 32 |
1" |
58 |
|
Упаковка фитингов 3901
| |
3/8”x14 |
1/2”x14 |
3/8”x16 |
1/2”x16 |
3/4”x16 |
1/2”x18 |
3/4”x18 |
1/2”x20 |
3/4”x20 |
3/4”x26 |
1”x26 |
1”x32 |
| Артикул |
39011403 |
39011404 |
39011603 |
39011604 |
39011606 |
39011804 |
39011806 |
39012004 |
39012006 |
39012608 |
39012606 |
39013208 |
| В упаковке |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
5 |
5 |
5 |
| В ящике |
300 |
250 |
250 |
250 |
200 |
200 |
150 |
150 |
150 |
100 |
100 |
50 |
