4001

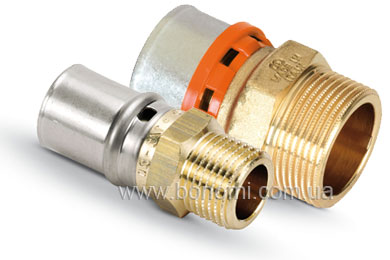

∅16 ÷ 63 прямой прессовой фитинг с наружной резьбой
Размер 40, 50 и 63 имеют оранжевое пластиковое кольцо
- Прямой прессовой фитинг с наружной резьбой
- Максимальное рабочее давление 10 бар
- Резьба EN 10226-1 (ISO 7/1)
- Рабочая температура 0°C ÷ +95°C
Латунные фитинги под пресс применяются для систем бытового и промышленного водоснабжения, в системах отопления и теплого пола, в системах кондиционирования и охлаждения. Прессовые системы используются для неагрессивных жидкостей, не вызывающих коррозию. Фитинги снабжены двойными кольцевидными резиновыми прокладками, гарантирующими безопасную эксплуатацию с водой и гликолем (до 50%). Фитинги монтируются путём зажима специальным прессом типа TH.
 |
Схема фитинга 16 ÷ 32
| № |
деталь |
Кол-во |
Материал |
| 1 |
Фитинг |
1 |
CW617N UNI-EN 12165
CW617N UNI-EN 12164 |
| 2 |
Кольцевые прокладки |
2 |
EPDM Perox |
| 3 |
Шайба |
1 |
PTFE |
| 4 |
Гильза |
1 |
INOX AISI 304 нержавеющая сталь |
|
 |
Схема фитинга 40 ÷ 63
| № |
деталь |
Кол-во |
Материал |
| 1 |
Фитинг |
1 |
CW617N UNI-EN 12165 |
| 2 |
Кольцевые прокладки |
2 |
EPDM Perox |
| 3 |
Кольцо гильзы |
1 |
Пластик |
| 4 |
Гильза |
1 |
INOX AISI 304 нержавеющая сталь |
|
|
Утолщение трубы
| ∅, мм |
утолщение, мм |
| 16 |
2,0 |
| 18 |
2,0 |
| 20 |
2,0 |
| 26 |
3,0 |
| 32 |
3,0 |
| 40 |
3,5 |
| 50 |
4,0 |
| 63 |
4,5 |
|
Размеры
| A |
R |
B |
| 16 |
3/8" |
52 |
| 16 |
1/2" |
57 |
| 16 |
3/4" |
55 |
| 18 |
1/2" |
57 |
| 18 |
3/4" |
55 |
| 20 |
1/2" |
57 |
| 20 |
3/4" |
57 |
| 26 |
1/2" |
59 |
| 26 |
3/4" |
59 |
| 26 |
1" |
62 |
| 32 |
1" |
64 |
| 40 |
1.1/4" |
73 |
| 50 |
1.1/2" |
79 |
| 63 |
2" |
89 |
|
Расфасовка
| |
16-3/8" |
16-1/2" |
16-3/4" |
18-1/2" |
18-3/4" |
20-1/2" |
20-3/4" |
26-1/2" |
26-3/4" |
26-1" |
32-1" |
40-1.1/4" |
50-1.1/2" |
63-2" |
| Артикул |
40011603 |
40011604 |
40011606 |
40011804 |
40011806 |
40012004 |
40012006 |
40012604 |
40012606 |
40012608 |
40013208 |
40014010 |
40015011 |
40016313 |
| В коробке |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
5 |
5 |
5 |
2 |
2 |
2 |
| В ящике |
250 |
250 |
250 |
200 |
200 |
200 |
150 |
100 |
100 |
80 |
60 |
20 |
20 |
14 |
