1000

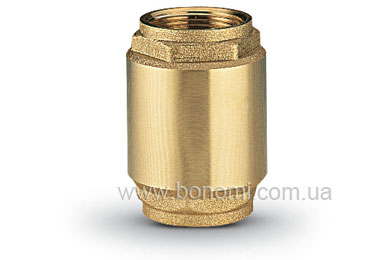

⅜" ÷ 4" обратные клапаны
- Обратный клапан ВВ латунный
- Резьба ISO 228
- Рабочая температура -20°C ÷ +100°C
Обратный клапан с латунным штоком служит для предотвращения обратного потока воды в трубопроводе и применяются в промышленных и бытовых системах водоснабжения, отопления и полива. Установка клапана может быть выполнена в любом положении, направление потока воды обозначено стрелкой на корпусе.
 |
Схема клапана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 |
| 2 |
Резьба |
1 |
CW617N UNI-EN 12165 |
| 3 |
Пружина |
1 |
INOX AISI 304 нержавеющая сталь |
| 4 |
Стержень |
1 |
CW614N UNI-EN 12164 |
| 5 |
Клапан |
1 |
INOX AISI 304 нержавеющая сталь |
| 6 |
Прокладка |
1 |
NBR |
|
 |
Размеры
| DN |
A |
B |
C |
PN |
| 10 |
3/8" |
35 |
55 |
25 |
| 15 |
1/2" |
35 |
59 |
25 |
| 20 |
3/4" |
42 |
65 |
25 |
| 25 |
1" |
48 |
75 |
25 |
| 32 |
1,1/4" |
61 |
83 |
18 |
| 40 |
1,1/2" |
71 |
93 |
18 |
| 50 |
2" |
87 |
101 |
18 |
| 65 |
2,1/2" |
120 |
122 |
12 |
| 80 |
3" |
140 |
142 |
12 |
| 100 |
4" |
173 |
159 |
12 |
|
Расфасовка
| |
3/8" |
1/2" |
3/4" |
1" |
1,1/4" |
1,1/2" |
2" |
2,1/2" |
3" |
4" |
| Артикул |
10000003 |
10000004 |
10000006 |
10000008 |
10000010 |
10000011 |
10000013 |
10000015 |
10000017 |
10000019 |
| В коробке |
10 |
10 |
8 |
6 |
4 |
4 |
2 |
- |
- |
- |
| В ящике |
170 |
170 |
120 |
78 |
48 |
36 |
24 |
12 |
8 |
5 |
