7050

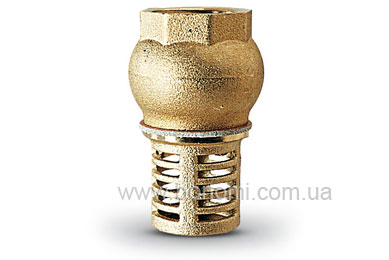

½" ÷ 4" обратные клапаны с фильтром
- Латунный обратный клапан ВВ латунный
- Резьба ISO 228
- Рабочая температура 0°C ÷ +60°C
Обратный клапан с фильтром рекомендуется для использования с насосным оборудованием для предотвращения обратного потока воды в трубопроводе и применяются в промышленных и бытовых системах холодного водоснабжения и полива. Установка клапана может быть выполнена в любом положении, направление потока воды обозначено стрелкой на корпусе.
 |
Схема клапана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 |
| 2 |
Фильтр |
1 |
Латунь UNI-EN 1982-CB753S |
| 3 |
Сетка фильтра |
1 |
Фибра |
| 4 |
Заслонка |
1 |
CW617N UNI-EN 12165 |
| 5 |
Прокладка |
1 |
NBR |
|
 |
Размеры
| DN |
A |
B |
C |
PN |
| 15 |
1/2" |
39 |
61 |
10 |
| 20 |
3/4" |
45 |
70 |
10 |
| 25 |
1" |
51 |
82 |
10 |
| 32 |
1,1/4" |
61 |
95 |
8 |
| 40 |
1,1/2" |
69 |
103 |
8 |
| 50 |
2" |
80 |
121 |
8 |
| 65 |
2,1/2" |
100 |
140 |
6 |
| 80 |
3" |
121 |
175 |
6 |
| 100 |
4" |
141 |
195 |
6 |
|
Расфасовка
| |
1/2" |
3/4" |
1" |
1,1/4" |
1,1/2" |
2" |
2,1/2" |
3" |
4" |
| Артикул |
70500004 |
70500006 |
70500008 |
70500010 |
70500011 |
70500013 |
70500015 |
70500017 |
70500019 |
| В коробке |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| В ящике |
150 |
100 |
60 |
60 |
50 |
30 |
25 |
20 |
9 |
