3980

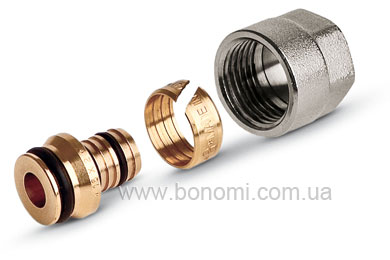

14 ÷ 20 PEX-AL-PEX адаптер для радиаторных кранов
- Соединительная гайка с ниппелем (адаптер) для металлопластиковых PEX-AL-PEX труб
- Номинальное давление max 10 bar
- Рабочая температура: 0°C ÷ +95°C
Адаптер 3980 предназначен для соединения Pex-Al-Pex труб с резьбовыми элементами системы отопления, например радиаторными кранами или коллекторами. Гайки с ниппелем Bonomi 3980 подходят для систем отопления бытового и промышленного назначения. Прокладки адаптера выполнены из специального материала EPDM PEROX, благодаря которому ее можно использовать для воды и раствора гликоля (до 50%).
 |
Схема
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12164 |
| 2 |
Шайба |
1 |
PTFE |
| 3 |
Прокладка |
2 |
EPDM Perox |
| 4 |
Насадка |
1 |
CW617N UNI-EN 12164 |
| 5 |
Прокладка |
1 |
EPDM Perox |
| 6 |
Гайка |
1 |
CW617N UNI-EN 12165 Nickel-plated |
Размеры
| A |
R |
∅ |
B |
PN |
| 14 |
1/2" |
16 |
24 |
10 |
| 14 |
24x19 |
18 |
23 |
10 |
| 16 |
1/2" |
16 |
25 |
10 |
| 16 |
24x19 |
18 |
24 |
10 |
| 16 |
3/4" |
18 |
25 |
10 |
| 18 |
24x19 |
18 |
26 |
10 |
| 18 |
3/4" |
18 |
26 |
10 |
| 20 |
24x19 |
18 |
26 |
10 |
| 20 |
3/4 |
18 |
28 |
10 |
|
Расфасовка
| |
14-1/2" |
14-24x19 |
16-1/2" |
16-24x19 |
16-3/4" |
18-24x19 |
18-3/4" |
20-24x19 |
20-3/4" |
| Артикул |
39801404 |
39801405 |
39801604 |
39801605 |
39801606 |
39801805 |
39801806 |
39802005 |
39802006 |
| В упаковке |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
| В ящике |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
