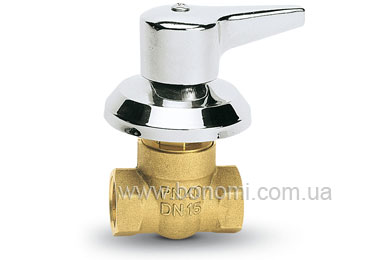

8002
½" ÷ ¾" кран скрытой проводки
- Латунный шаровой кран для скрытой подводки с хромированной розеткой и ручкой
- Винт и шар съёмные
- Резьба ISO 228
- Рабочая температура 0°C ÷ +95°C
Шаровой кран Bonomi 8002 применяется в системах хозяйственного водоснабжения и отопления для скрытой подводки. Используется в контакте с неагрессивными жидкостями. Кран шаровой полнопроходной. Уплотнительные прокладки изготовлены из тефлона, и легко заменяются.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.
 |
Схема шарового крана 8005
| № |
деталь |
кол-во |
материал |
| 1 |
Корпус |
1 |
CW617N UNI EN 12165 |
| 2 |
Шар |
1 |
CW614N UNI EN 12164 Chrome |
| 3 |
Кольцевая прокладка |
2 |
PTFE |
| 4 |
Стопор |
1 |
Нержавеющая сталь |
| 5 |
Винт |
1 |
CW617N UNI EN 12165 |
| 6 |
O-Ring винт |
1 |
NBR |
| 7 |
Стержень |
1 |
CW614N UNI EN 12164 |
| 8 |
O-Ring стержень |
2 |
NBR |
| 9 |
Ручка |
1 |
Латунь хромированная |
| 10 |
Кнопка |
1 |
CW614N UNI EN 12164 |
|
 |
Размеры шарового крана 8002
| DN |
A |
B |
C min |
C max |
D |
PN |
| 15 |
1/2″ |
62 |
26 |
40 |
79 |
40 |
| 20 |
3/4″ |
65 |
29 |
43 |
82 |
40 |
Упаковка шарового крана 8002
| |
1/2″ |
3/4″ |
| Артикул |
80020004 |
80020006 |
| Штук в упаковке |
8 |
6 |
| Штук в коробке |
80 |
60 |
|
