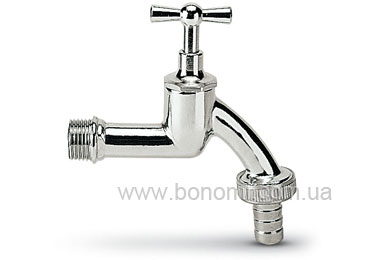

3570…
½" ÷ ¾" кран поливочный
- Водоразборный кран с наконечником
- Резьба ISO 228
- Обработка
357010 латунный
357013 хромированный
- Рабочая температура 0°C ÷ +90°C
Поливочный кран 3570 применяется для систем полива, бытового и промышленного водоснабжения и системах отопления. Используется для неагрессивных жидкостей, не вызывающих коррозию крана. Кран латунный, прокладки резиновые.
 |
Схема крана 3570
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 |
| 2 |
Корпус винта |
1 |
CW614N UNI-EN 12164 |
| 3 |
Стопорное кольцо |
1 |
NBR |
| 4 |
Ручка |
1 |
CW614N UNI-EN 12164 |
| 5 |
Винт |
1 |
CW614N UNI-EN 12164 |
| 6 |
O-ring 5 |
2 |
NBR |
| 7 |
Диск |
1 |
AISI 304 нержавеющая сталь |
| 8 |
Прокладки |
1 |
NBR |
| 9 |
Кольцо |
1 |
CW617N UNI-EN 12165 |
| 10 |
Трубчатые прокладки |
1 |
NBR |
| 11 |
Трубка |
1 |
CW508L UNI-EN 1652 |
| 12 |
Наконечник |
1 |
Nylon |
|
 |
Размеры крана 3570
| DN |
A |
B |
C max |
C min |
D |
E |
PN |
| 15 |
1/2″ |
100 |
68 |
61 |
38 |
12 |
8 |
| 20 |
3/4″ |
105 |
81 |
74 |
38 |
14 |
8 |
Упаковка крана 3570
| |
1/2″ |
3/4″ |
1/2″ |
3/4″ |
| Артикул |
35701004 |
35701006 |
35701204 |
35701206 |
| Штук в коробке |
- |
- |
- |
- |
| Штук в упаковке |
80 |
50 |
80 |
50 |
|
