7759

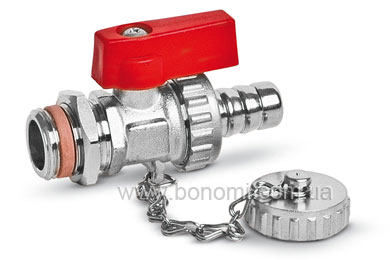

½" сливной кран
- Никелированный шаровой кран сливной для котлов
- Резьба ISO 228
- Рабочая температура: 0°C ÷ +90°C
Выпускной кран применяется в основном для слива воды из баков или котлов. Кран применяется для систем бытового и промышленного водоснабжения и отопления. Используется для неагрессивных жидкостей, не вызывающих коррозию крана. Клапан неполнопроходной. Предохранительный сделан стержень из тефлона с внутренней двойной резиновой прокладкой.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования и отложения накипи.
 |
Схема шарового крана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 Nickel-plated |
| 2 |
Шар |
1 |
CW617N UNI-EN 12164 Chrome-plated |
| 3 |
Кольцевая прокладка |
1 |
PTFE |
| 4 |
Прокладка OR |
2 |
NBR |
| 5 |
Шток |
1 |
CW617N UNI-EN 12164 |
| 6 |
Кольцевая прокладка |
1 |
PTFE |
| 7 |
Зажимное кольцо |
1 |
CW617N UNI-EN 12164 Nickel-plated |
| 8 |
Трубка |
1 |
CW508L UNI-EN 1652 Nickel-plated |
| 9 |
Трубные прокладки |
1 |
NBR |
| 10 |
Крышка |
1 |
CW617N UNI-EN 12165 Nickel-plated |
| 11 |
Цепочка |
1 |
Сталь латунная |
| 12 |
Заглушка |
1 |
CW617N UNI-EN 12165 Nickel-plated |
| 13 |
Прокладки заглушки |
1 |
NBR |
| 14 |
Ручка |
1 |
Пластик |
| 15 |
Винт |
1 |
Сталь |
| 16 |
Гайка |
1 |
CW617N UNI-EN 12164 Nickel-plated |
| 17 |
Прокладка |
1 |
PTFE |
|
 |
Размеры
| DN |
A |
B |
C |
R |
PN |
| 10 |
1/2″ |
74.5 |
33 |
3/4″ |
25 |
Упаковка
| |
1/2″ |
| Артикул |
77591104 |
| Штук в ящике |
150 |
|
