7605

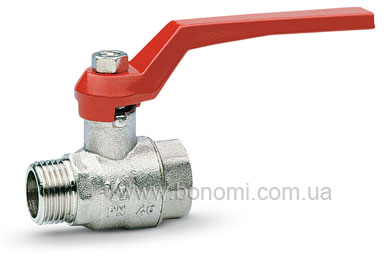

¼" ÷ 2" шаровой кран с алюминиевой ручкой

• Шаровой кран для воды ВН с алюминиевой ручкой
• Резьба: ISO 228
• Рабочая температура: −10°C ÷ +95°C

Полнопроходной латунный шаровой кран с предохранительным стержнем из тефлона с внутренней двойной резиновой прокладкой. Кран применяется для систем хозяйственного и промышленного водоснабжения, для систем отопления и ирригационных (системы полива) установках. Используется для неагрессивных жидкостей, не вызывающих коррозию крана.

Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.

	Схема шарового крана № деталь Кол-во Материал 1 Корпус 1 CW617N UNI-EN 12165 никелированный 2 Прокладки 2 PTFE 3 Шар 1 CW617N UNI-EN 12165 хромированный 4 Муфта 1 CW617N UNI-EN 12165 никелированный 5 Шток 1 CW614N UNI-EN 12164 6 Прокладки 1 NBR 7 Гайка 1 Сталь оцинкованная 8 Ручка 1 Алюминий окрашенный
	Размеры DN A B C D PN KV* 8 1/4″ 42 46 90 40 - 10 3/8″ 39 46 92 40 - 15 1/2″ 51 51 92 40 10,05 20 3/4″ 58 54 92 40 24,56 25 1″ 67 63 115 40 51,21 32 1,1/4″ 79 77 125 30 68,65 40 1,1/2″ 92 88 150 30 98,83 50 2″ 107 97 150 30 177,04

PRESSURE DROP CHART

Для моделей 7600, 7602, 7611, 7615, 7617, 7605, 760501, 7607, 7608, 7645, 7647
It is defined Kv the flow in m³/h of water at temperature of 15,5°C that causes a pressure drop of 1 bar: bigger is its value, less are the pressure drops.
